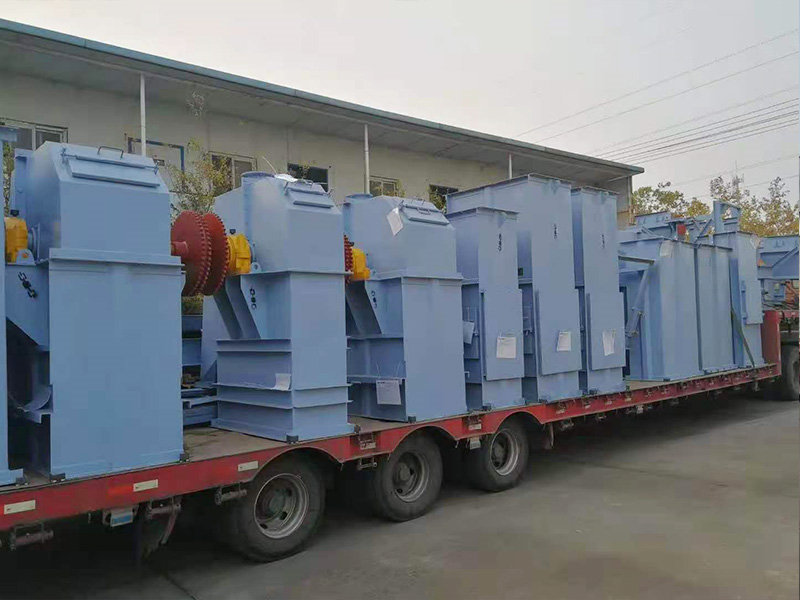

TH环链式斗式提升机

输送量：8-70m3/h

型号：TH160-TH500

范围：可广泛应用于电力、建材、冶金、化工、非金属等行业。

产品优势：

• 整机结构紧凑，体积小，空间小

• 中间采用折弯件焊接，整体刚性和可靠性高

• 各部分与检修门之间设有密封装置，确保无粉尘泄漏，实现清洁环保生产

• 传动链轮为一体式结构，表面加强，安装方便，强度高，耐磨

• 料斗容量大、布置密集、提升范围广、提升高度高、输送量大

• 采用ZQ减速机，具有体积小、重量轻、承载能力大、使用寿命长、效率高、噪音低等特点

• 为防止因暂时停电或其他故障引起负载突然停机，导致牵引件和料斗后退，进而导致故障的发生，在驱动装置内部设置了高可靠性的检查机构

• 牵引部分采用低合金高强度环链。经过特殊工艺处理，具有抗拉强度高、耐磨性好、使用寿命长、料斗连接牢固、维修方便等特点

工作原理：

• 环形链条用作斗式提升机的牵引部件，料斗按一定间隔安装在链条上。该链条分别绕过电梯头部和底部的驱动链轮，与上负载分支和下卸载分支组成一个闭环系统。设置在葫芦头部的传动装置，通过头部链轮将动力传递到链条上;当物料从进料口加入底部的提升机,料斗移动与链式拿出葫芦的底部材料,取消卸货港,然后材料卸离卸货港在重力和离心力的双重作用。

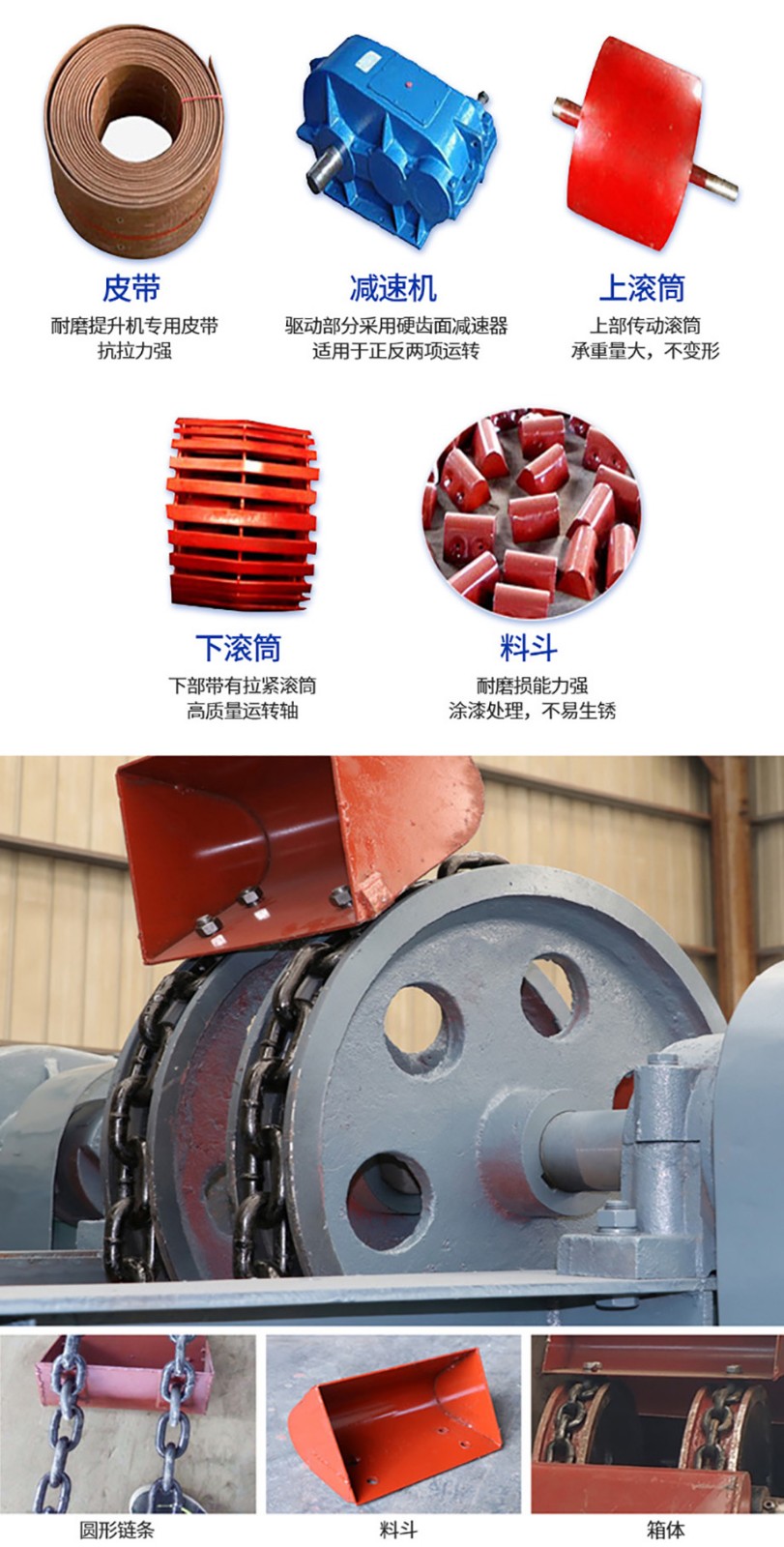

• TH环链式斗式提升机主要由驱动装置、机壳、环链、料斗、维护平台等组成

• 壳体之间、检修门与壳体之间设置有密封装置，清洁环保

• 提升机环链由低合金钢锻造而成，经表面强化处理，抗拉强度高，耐磨性好

• 箱体上设置多个检修门，便于观察链条和料斗的运行情况，也便于维护或更换料斗和链条

• 提升机中间壳体为钢板折弯焊接结构，具有重量小、刚性好、焊接变形小的特点，显著提高了设备的整体性能

• 传动装置内部设有高可靠性校验机构，可防止牵引部件和装料斗倒退，同时使传动装置整体结构紧凑，占用空间少

• 底部设有张紧机构，确保环链在运行时有足够的预紧力;同时，底部链轮装置设有自动定心机构，防止链轮因张力不均匀而倾斜，造成设备故障

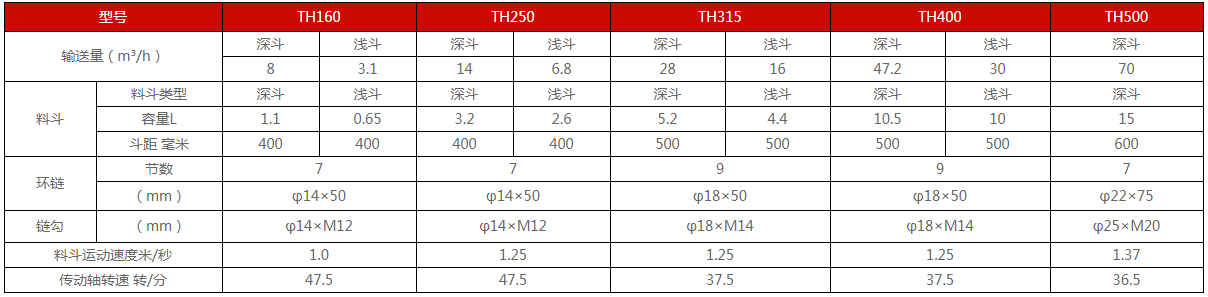

技术参数：
